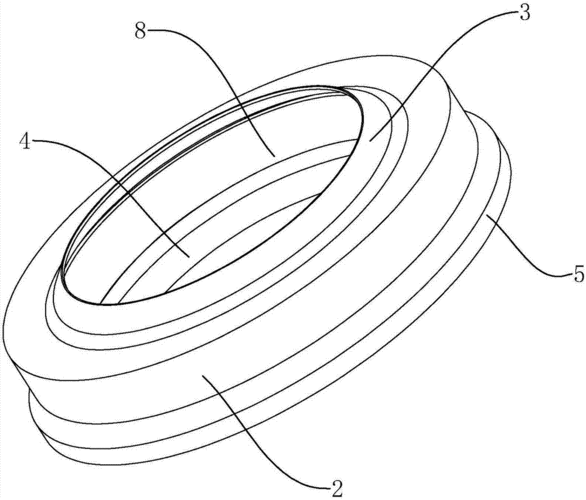

O 型圈的防撬性能设计核心在于通过结构优化、材料选型及安装方式改进，抵御外力撬拨导致的密封失效，广泛应用于阀门、压力容器、安防设备等对密封安全性要求极高的场景。从结构设计来看，首要思路是增加防撬接触面积与锁合结构。传统圆形截面 O 型圈易在撬拨力作用下发生位移，可采用 “梯形 + 凸起” 复合截面设计，梯形结构能增大与密封槽的贴合面积，提升径向摩擦力，而截面顶部的 0.5-1mm 凸起可嵌入密封槽对应凹槽内，形成机械锁合，有效阻止 O 型圈被撬出；同时，密封槽深度需精准匹配 O 型圈压缩量，通常压缩率控制在 20%-30%，过浅易导致 O 型圈暴露在外，过深则会降低防撬时的弹性反馈，一般建议槽深比 O 型圈截面直径小 0.3-0.5mm，确保 O 型圈在受压状态下与槽壁紧密贴合，减少撬拨空间。

材料选型是防撬性能的基础保障。需优先选用高强度、高弹性模量的弹性体材料，如氟橡胶（FKM）或全氟醚橡胶（FFKM），这类材料的拉伸强度可达 10-15MPa，撕裂强度超过 25kN/m，能承受较大撬拨力而不发生断裂；同时，在材料中添加碳纤维或芳纶纤维增强剂，可进一步提升材料的抗剪切性能，例如添加 5%-8% 碳纤维的氟橡胶 O 型圈，抗撬拨变形能力较普通氟橡胶提升 30% 以上。此外，材料表面处理也至关重要，通过等离子喷涂技术在 O 型圈表面形成 0.01-0.03mm 的陶瓷涂层，不仅能增强表面硬度（可达 HV500 以上），还能提升与密封槽的摩擦系数，减少撬拨时的滑动位移。

安装辅助设计同样不可或缺。在密封组件中增加金属防撬挡圈，挡圈采用不锈钢材质，厚度为 0.8-1.2mm，安装在 O 型圈外侧，与密封槽边缘平齐，可直接阻挡外部撬拨工具接触 O 型圈；同时，采用过盈配合的安装方式，在 O 型圈安装后，通过密封盖与基体的螺纹连接施加预紧力，使 O 型圈始终处于压缩状态，预紧力大小需根据 O 型圈截面尺寸计算，通常每毫米截面直径对应预紧力 50-80N，确保 O 型圈与密封面形成稳定的密封接触，即使受到撬拨力，也能通过预紧力抵消部分外力，避免密封失效。通过以上设计，O 型圈的防撬性能可满足工业级安防设备的使用要求，在撬拨力不超过 500N 的情况下，仍能保持良好的密封效果。
